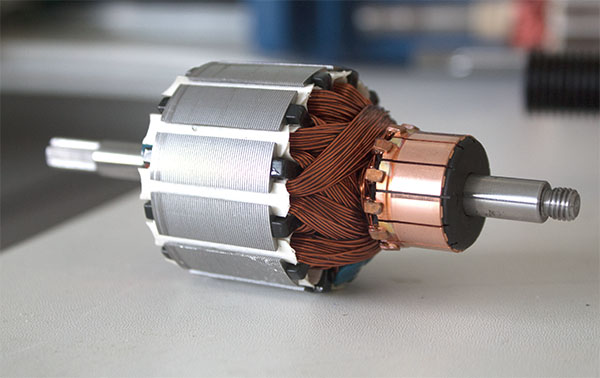

電樞轉子是電機的重要組成部分，是在電機出廠前必須進行的測試之一，為保證出廠電樞質量，電機生產廠家會采購電樞轉子測試儀來進行電樞測試，電樞轉子測試儀適用于各種電樞電氣性能的在線或離線測試，常用于吸塵器電機、電動工具電機、家用電器電機、汽車電機等各行業電機電樞轉子測試。

一、電樞轉子測試儀結構

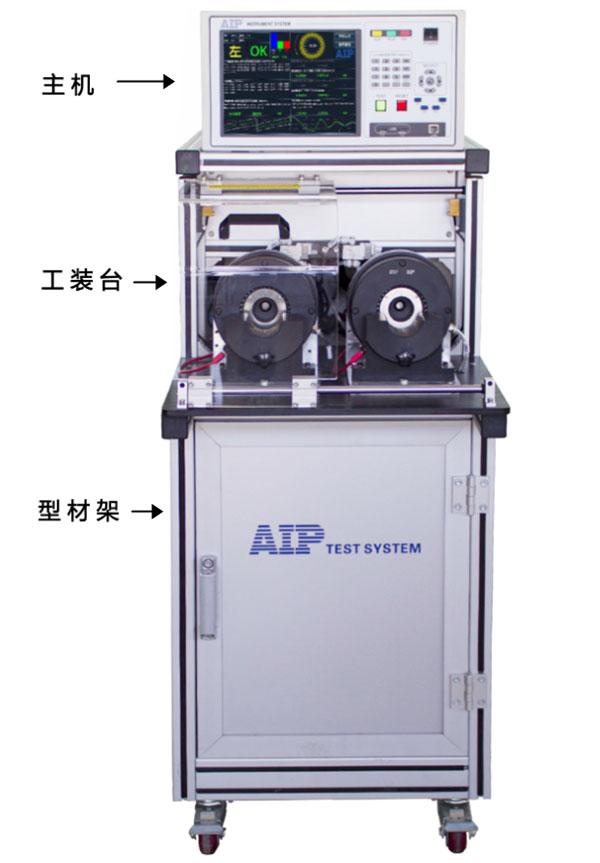

電樞轉子測試儀主要由主機、工裝臺和型材架組成。為滿足不同類型產品的測試需求，電樞轉子測試儀外形及測試工裝數量可能稍有不同，下圖為吸塵器電機電樞轉子測試儀。

二、電樞轉子測試儀測試項目

電樞轉子測試儀可測試電樞轉子的電阻（絕緣電阻、片間電阻、跨間電阻、焊接電阻）、交流耐壓和匝間耐壓。

三、電樞轉子測試儀測試結果及曲線分析

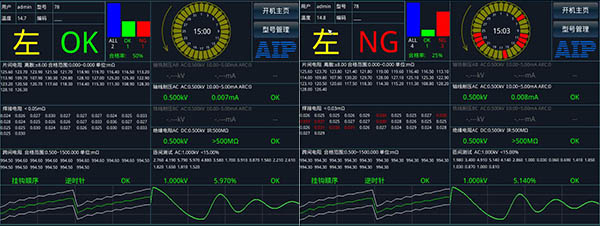

電樞轉子測試儀測試結果界面可直接顯示結果。下方為32換向片電樞轉子的測試合格界面和不合格界面。

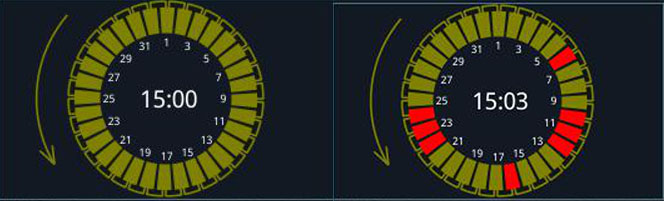

1、不合格換向片標紅。

不合格界面中可直觀看出是哪幾個換向片出現問題，節約后續再次排查問題的時間。

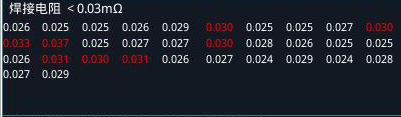

2、不合格數據標紅。

以圖片中焊接電阻為例，32個換向片中有8片換向片的焊接電阻數據異常，可與上方換向片標紅圖示對應，精準確認錯誤換向片。

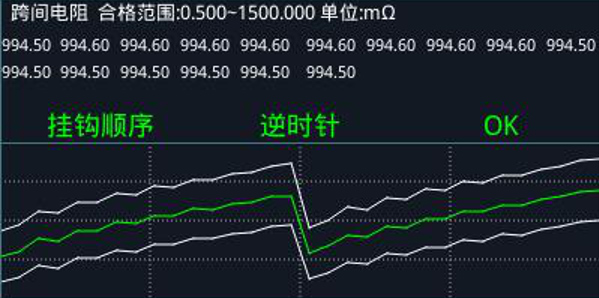

3、電阻曲線

綠色曲線是測試電樞轉子電阻值，綠色曲線上下的白色曲線代表設定的電樞轉子電阻上下限，若測試結果超過上下限則電樞轉子電阻出現問題。

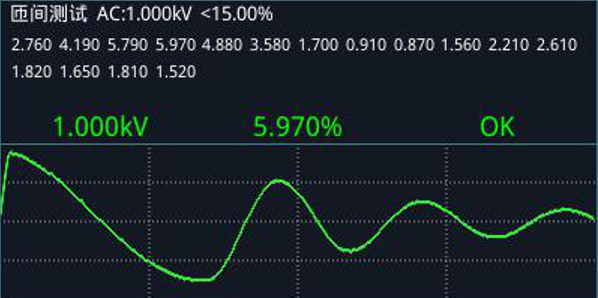

4、匝間曲線

16槽32換向片直流電樞轉子只需測16個匝間數據，下圖顯示匝間數據及曲線。

四、電樞轉子測試儀日常維護

1、電樞轉子測試儀使用環境應通風良好，干燥、無粉塵、無強電磁干擾；

2、電樞轉子測試儀長時間工作后（24小時）應關電10分鐘以上，以保持測試儀良好的工作狀態；

3、確保測試儀安全接地；

4、測試儀高壓線、測試夾、電源線長期使用后可能會出現接觸不良或斷路現象，每次使用前檢修，確保高壓測試線、電源線無破損、裂縫、斷路現象；

5、請使用軟布和中性清潔劑清潔電樞轉子測試儀。在清洗之前，確保先斷開電源，拆除電源線；請勿使用稀釋劑、苯等揮發性物質清潔測試儀，否則會改變測試儀機殼顏色、擦掉機殼上的標識、使LCD顯示模糊不清。

五、電樞轉子測試儀故障處理

1、若電樞轉子測試儀在開機后，液晶屏無顯示，需先檢查測試儀電源插座中的保險絲是否熔斷。若熔斷，請更換保險絲。

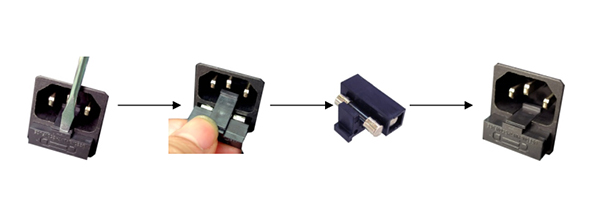

更換保險絲方法：

使用工具輕輕往外拉出保險絲盒取下的保險絲盒取出已損壞保險絲將備用保險絲裝入重新裝入電源插座盒。示意圖如下：

2、如果電樞轉子測試儀的功能模塊出現故障，在斷電狀態下，更換即可，不用重新調試。

如有任何電樞轉子測試儀相關問題，可隨時聯系我們！
