當前位置: 首頁 >產品中心 >電機整機測試設備
汽車后視鏡折疊電機測試系統
產品概述:

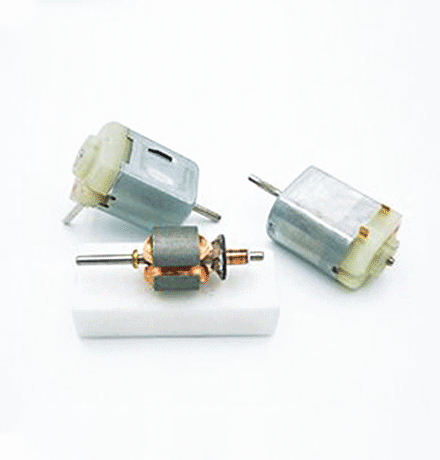

汽車后視鏡折疊電機主要以直流有刷電機為主,隨著汽車電機技術的提升,有部分企業開始進行汽車后視鏡無刷電機研發。此類汽車后視鏡折疊電機測試系統可以對后視鏡折疊電機定子、轉子、整機進行測試。
測試項目:
測試對象:電機電樞轉子、電機定子、電機整機,具體項目見下方介紹
適合電機:

本系列產品應用于汽車后視鏡折疊電機安全指標和性能指標測試,用于電機出廠前測試,根據不同電機規格定制測試方案。

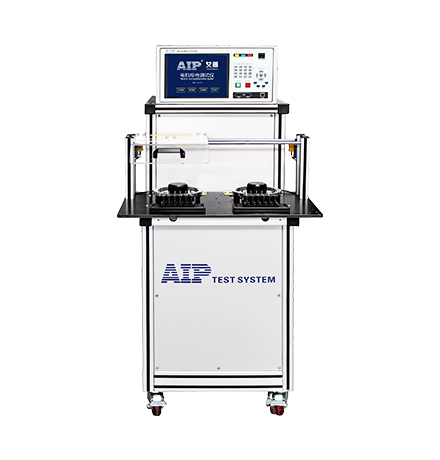

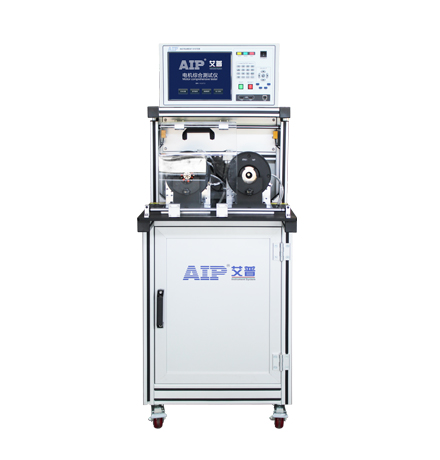

汽車后視鏡折疊電機測試系統

一、測試項目:

1、電樞轉子測試項目:焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓;

2、電機定子測試項目:直流電阻、交流耐壓、絕緣電阻、匝間耐壓;

3、電機整機測試項目:電機空載/負載(電壓、電流、功率)

二、功能特點

1、快速夾裝:根據電機結構設計測試工裝,快速對接,提高測試效率;

2、超高效率:一次接線,自動檢測所有測試項目;

3、模塊化設計:插板式結構,方便售后維護,功能模塊化,各項目之間互不干擾;

4、開機自檢:測試系統開機時自動檢測各功能模塊是否正常,異常模塊會自動報錯并提示;

5、數據處理快速:測試系統控制核心采用ARM高速處理器,數據處理高效準確;

6、數據共享:設備與互聯網聯通,實現數據交互資源共享;對接MES系統,測試數據可自動上傳到客戶服務器端,此功能選配;

7、遠程維護:內置網絡模塊,聯網后可遠程對測試系統進行維護升級,保證設備維護時效性。

8、定制開發:汽車后視鏡折疊電機測試系統可根據電機特性和企業工藝要求,定制開發,確保將每個不良品檢出

三、汽車后視鏡折疊電機工作原理

汽車后視鏡系統可以使駕駛員根據需要將汽車的后視鏡自動展開或折疊。其中汽車后視鏡折疊電機汽車后視鏡系統的核心。

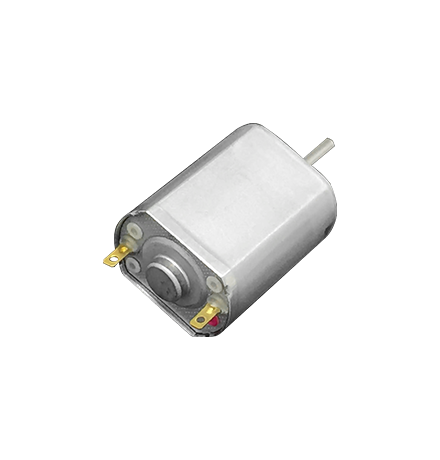

汽車后視鏡折疊電機通常是直流有刷電機,汽車駕駛員通過車內的控制開關或按鈕發送信號,這個信號會經過控制電路傳達給折疊電機電機。汽車后視鏡折疊電機會根據控制信號的方向以及信號的強度來旋轉,從而實現汽車后視鏡的展開或折疊。

為了確保汽車后視鏡在展開或折疊時停止在正確的位置,通常在傳動機構上安裝了限位開關。限位開關會檢測后視鏡的位置,并在后視鏡達到所需位置時停止汽車后視鏡折疊電機的運轉,防止過度展開或折疊。


四、汽車后視鏡折疊電機電流大是什么原因

汽車后視鏡折疊電機電流可能有以下原因:

1、汽車后視鏡折疊電機負載力過大:如果后視鏡折疊電機需要克服較大的阻力來展開或折疊后視鏡,會導致電機產生更多的扭矩,因此電流增大。比如在極端溫度下,電機需要增大電流產生更多的力來克服凍的潤滑劑或其他阻力。

2、汽車后視鏡折疊電機機械問題:后視鏡折疊電機本身出現機械問題,比如電機軸承損壞或齒輪磨損會導致電機效率下降,因此相同的工作需要更多的電流來驅動完成。

3、汽車后視鏡折疊電機電源電壓低:如果供電電壓低于后視鏡折疊電機所需的額定電壓,電機就會需要更多的電流來維持所需的功率輸出。這可能是電源線路問題引起。

4、汽車后視鏡折疊電機控制電路問題:如果汽車后視鏡系統的控制電路出現問題,可能會導致電機不能正常工作,或者可能會發送錯誤指令導致電機運行異常,因此電機需要更多的電流來糾正問題。

5、外部環境條件影響:極端的環境條件,如極寒或極熱天氣,可能會影響汽車后視鏡折疊電機的性能,需要更多的電流來應對。

一、有刷電機電樞轉子測試項目

測試產品

汽車后視鏡折疊電機測試系統

顯示方式

10.4寸LCD液晶顯示屏

換向器片數

3-128片可選

片間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

跨間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

焊接電阻

測量范圍

1u?-10m?

測量精度

≤±10u?(片阻≤10?)
(5片以上,6片10線制平衡法)

絕緣電阻

電壓范圍

DC 500V/1000V

電壓精度

≤±(2%×設定值 +10V)

測量范圍

1一500MΩ

測量精度

≤±(2.5%×量程 +3個字)

交流耐壓

電壓范圍

0-3000V/5000V
鐵芯與繞組/軸與繞組/軸與鐵芯
單/雙絕緣電樞

電壓精度

≤±(2.5%×設定值+10V)

擊穿電流范圍

0-5/10/20mA

擊穿電流精度

≤±(2.5%×顯示值 +3個字)

匝間耐壓

電壓范圍

0-3000V

電壓精度

≤±(3%×設定值+10V)

波形限值

最小相差0.1%(波形差異)

設置沖擊間隔

可行

采樣頻率

20/40MHz(自適應)


二、無刷電機定子測試項目

型號

AIP891X系列

AIP9863系列

 測試項目

交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向

交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性

測試對象

直流無刷電機定子(內轉子、外轉子)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V     ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+5個字)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V      ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ            ≤100MΩ:±(3%×顯示值+0.5MΩ); >100MΩ:±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V          ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ      ±(0.3%×顯示值+3個字)

測試時間范圍/分辨率

0~999s  0.1s/步

溫度補償功能

可設定

電感測試

測試頻率

100Hz\120Hz\1kHz\10kHz

測試電平

0.3V\0.6V\1V

測試范圍/基本精度

1μH~2H   0.5%

轉向

轉向判斷

正轉、反轉、不轉

反電動勢

電壓測量范圍/精度

20~200V           ±(0.5%×顯示值+0.5V)  量程可定制

轉速設置范圍

200-3000rpm       推薦反電動勢測試轉速為1000rpm

相序測試

相序判斷

A-B-C \ A-C-B

霍爾特性

VCC電源

3.00~18.00V      ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00~18.00V      ±(0.5%×顯示值+3個字)

頻率范圍

1Hz~599Hz

占空比

0.0~100.0%          ±(0.5%×顯示值+2個字)

PG/Hall波形

波形顯示


三、汽車后視鏡折疊電機測試項目:

測試產品

汽車后視鏡折疊電機測試系統





測試項目

AIP8921-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性;

AIP8922-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(搖臂滾輪);

AIP8923-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(磁場感應);

AIP8924-036:耐壓、絕緣、匝間、電阻、空載

測試對象

單相電機(單速、多速)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V      ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+0.05mA)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V       ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ   ≤100MΩ:±(3%×顯示值+0.5MΩ);  >100MΩ:±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V        ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位;測試界面顯示三個匝間波形

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償

測試時間范圍/分辨率

0~999s  0.1s/步

測量范圍/測量精度

-10.0℃~+50.0℃    ±0.5℃

空載特性

電壓測試范圍/精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍/精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍/精度

0.6-1500W           ±(0.5%×顯示值+5個字)

低壓啟動

電壓測試范圍及精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W           ±(0.5%×顯示值+5個字)

堵轉測試

電壓測試范圍及精度

AC:30~500V       ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A     ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W          ±(0.5%×顯示值+5個字)

轉向

轉向判斷

正轉、反轉、不轉

霍爾特性

VCC電源

3.00-18.00V       ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00-18.00V       ±(0.5%×顯示值+3個字)

頻率范圍

1 ~ 599Hz

占空比

0.0-100.0%        ±(0.5%×設定值+2個字)
