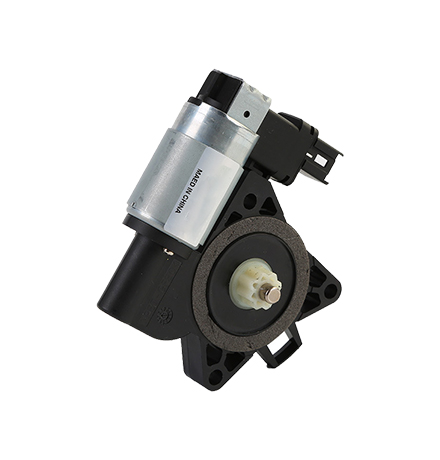

本系列產品應用于汽車汽車玻璃升降電機/搖窗電機安全指標和性能指標測試，用于電機出廠前測試，根據不同電機規格定制測試方案。

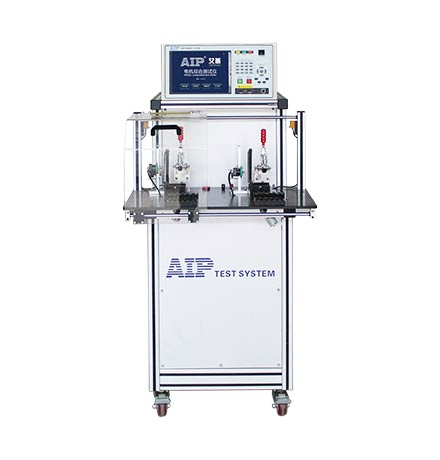

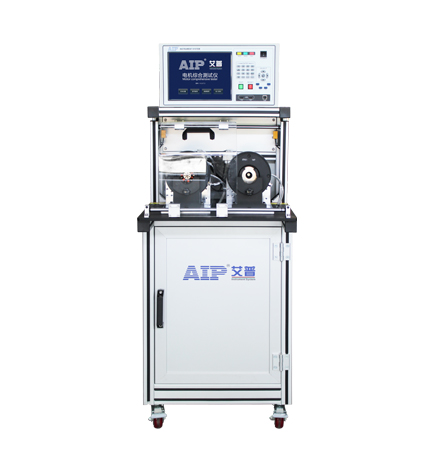

汽車玻璃升降電機測試系統
一、測試項目
1、電樞轉子測試項目：焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓。
2、電機整機測試項目：空載/負載參數（電壓、電流、功率）、轉矩、轉速等。
二、功能特點
1、負載測試：測試電機在加載條件下，進行正反轉、多檔功率的測試，更準確檢測電機性能；
2、焊阻定位：準確定位焊接電阻錯誤的焊點，并以圖示直觀展現；
3、掛鉤錯位：自動檢測電樞掛鉤順序是否正確，并準確指出順時針或逆時針掛錯片數；
4、開機自檢：測試系統開機時自動檢測各功能模塊是否正常，異常模塊會自動報錯并提示；
5、數據處理快速：測試系統控制核心采用ARM高速處理器，數據處理高效準確；
6、數據共享：設備與互聯網聯通，實現數據交互資源共享；對接MES系統，測試數據可自動上傳到客戶服務器端，此功能選配；
7、遠程維護：內置網絡模塊，聯網后可遠程對測試系統進行維護升級，保證設備維護時效性。
三、汽車汽車玻璃升降系統結構
汽車玻璃電動升降系統主要由玻璃升降器、玻璃、玻璃導軌組成。利用電機轉動驅動玻璃升降器帶動玻璃沿滑軌上下運動，從而達到玻璃升降的目的。
玻璃升降器，又稱搖窗機或升降器：是按一定的驅動方式，使汽車玻璃按一定方式沿玻璃導軌上升或下降，并能夠把玻璃停在任意位置的裝置。
四、汽車汽車玻璃升降電機工作原理

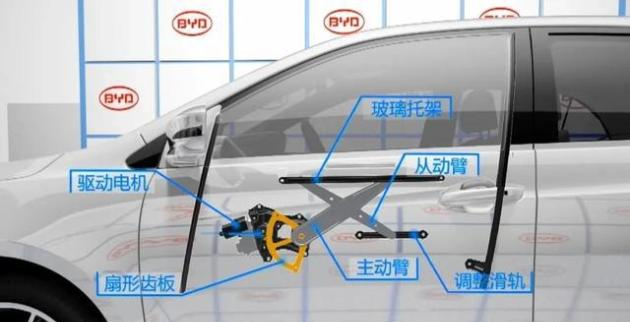

玻璃升降電機工作原理：開關控制內部電動機正反轉,帶動繩索,牽動固定著玻璃的滑塊上下滑動，以一種叉臂式電動玻璃升降器為例：
該升降器主要由驅動電機、扇形齒板、主動臂、從動臂、玻璃托架、調整滑軌和電機座板等組成。工作過程：電機轉動驅動小齒輪旋轉帶動扇形齒輪轉動，使主臂圍繞旋轉中心旋轉，然后通過交叉臂式結構，帶動玻璃沿滑軌上下運動，從而達到玻璃升降的目的。
五、汽車汽車玻璃升降器種類：
玻璃升降器按其機械升降機構又可分為：
1、繩輪式：電動機驅動卷絲簡轉動,帶動鋼絲繩并拉動玻璃托架在導軌中上下運動。
2、軟軸式：電動機驅動小齒輪旋轉,并帶動軟軸在軸套內滑動,從而便玻璃托架在導軌上運動,完成玻璃升降的目的。
3、交叉雙臂式：電動機驅動小齒輪帶動扇形齒板轉動,通過交叉臂的杠桿帶動玻璃托架上下運動,完成玻璃在導軌中的上下移動。
