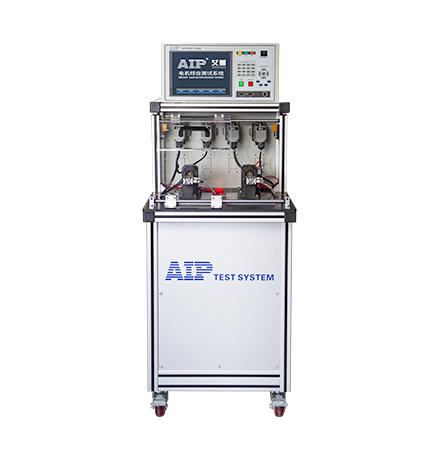

汽車油泵電機測試系統

一、功能特點

1、焊阻定位：準確定位焊接電阻錯誤的焊點，并以圖示直觀展現

2、掛鉤錯位：自動檢測電樞掛鉤順序是否正確，并準確指出順時針或逆時針掛錯片數；

3、開機自檢：測試系統開機時自動檢測各功能模塊是否正常，異常模塊會自動報錯并提示；

4、數據處理快速：測試系統控制核心采用ARM高速處理器，數據處理高效準確；

5、數據共享：設備與互聯網聯通，實現數據交互資源共享；對接MES系統，測試數據可自動上傳到客戶服務器端，此功能選配；

6、遠程維護：內置網絡模塊，聯網后可遠程對測試系統進行維護升級，保證設備維護時效性。

二、汽車燃油泵電機特點

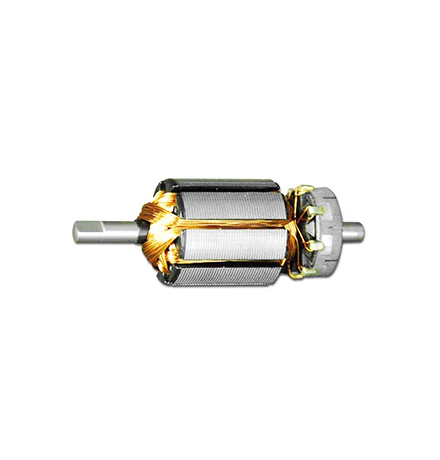

汽車燃油泵基本功能是為發動機燃油噴射系統提供一定的燃油壓力，主要應用在燃油車或者混動汽車上，當前主要用直流有刷電機，該電機轉子采用石墨換向器電樞。

針對碳（石墨）換向器電樞的特點， 該設備可一次性自動檢測檢測碳片端面與銅基座之間的粘結(含碳片)電阻、漆包線與銅基座的焊接電阻、線圈繞組的片間及跨間電阻,線圈繞組掛鉤方向、以及電樞的絕緣電阻、工頻耐壓、片匝間耐壓全部電氣性能。

三、汽車油泵電機采用炭換向器原因

由于汽車電噴燃油泵電機是浸在燃油中工作的，由金屬制成的電樞換向器工作面除因碳刷換向時產生電火花的灼蝕外，還會因燃油所含硫化物腐蝕而加速磨損，通常的壽命只有幾千小時。若工作在由汽油與乙醇以及富含腐蝕性添加劑混合而成的環保節能燃油中，金屬換向器因受強烈腐蝕，電機的壽命更加會縮短。目前，各國已經逐步開始推廣和使用泵芯采用碳換向器的電子燃油泵，以取代金屬換向器來延長燃油泵電機的使用壽命。

四、汽車油泵工作原理

1、電動燃油泵由泵體、直流電機和殼體三部分組成。它的基本工作原理是直流電機通電后帶動泵殼體內的轉子進行高速旋轉，電機轉子旋轉的時候通過轉子軸帶動葉輪一起同向旋轉，葉輪高速旋轉過程中在進油口部分造成真空低壓，進而將經過過濾處理的燃油從泵蓋的進油口吸入，吸入的燃油經燃油泵葉輪加壓后進入泵殼內部再通過出油口壓出，為燃油系統提供具備一定壓力的燃油；

4、碳刷與電樞轉子上的換向器處于彈性接觸狀態，其引線連接在外殼的插電接線電極，電動燃油泵泵殼外部的兩端采用卷邊鉚緊，成為一個不可拆卸的總成。

電動燃油泵是連續不斷地把燃油從油箱吸出，給燃油系統提供規定壓力和流量的燃油的裝置。。電動燃油泵在供油系統中主要采用內裝式布置方式，即燃油泵安裝在燃油箱內，浸沒在汽油中，這樣燃油泵容易散熱，工作噪聲小，使用壽命長，因此應用比較廣泛。
