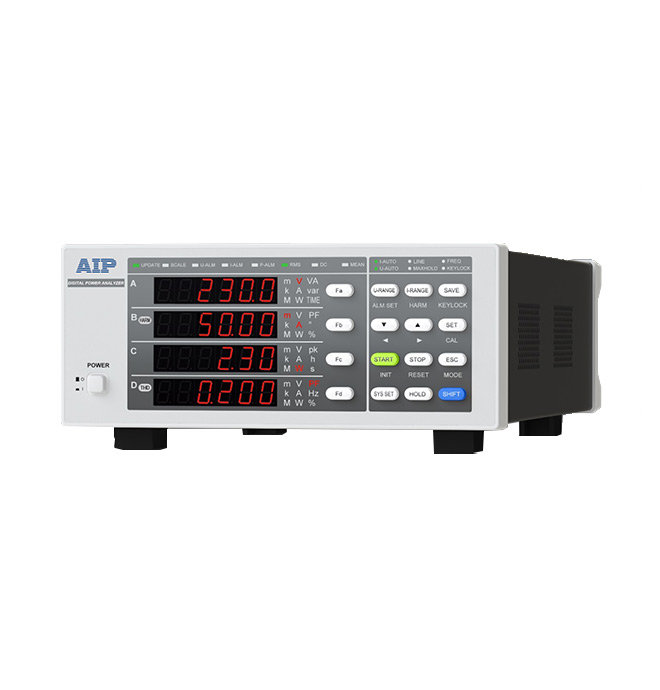

AIP87310單相高精度功率分析儀

一、AIP87310單相高精度功率分析儀基本參數

1、基本精度：±0.1%

2、測量帶寬： DC，0.5Hz~100kHz

3、采樣速率：100kSps

4、最大電壓： 1000Vrms（1500Vpk）

5、最大電流：20A，選配傳感器

二、AIP87310單相高精度功率分析儀典型應用

1、單相家用電器、商用電器待機功耗和功率分析

2、電力電子、變壓器、發電機功率分析

3、開關電源功率分析

4、照明、LED功率分析

三、AIP87310單相高精度功率分析儀主要特點

1、高精度：16位高速高精度AD轉換，基本精度可達0.1%，最快100ms顯示數據更新周期

2、寬功率：可測量電流20A，功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求

3、寬頻帶：交流、直流信號兩用，功率測量帶寬DC、0.5Hz~100kHz，可滿足各種標準和非標準正弦波形負載功率測量

4、線路濾波：采用500Hz、5.5kHz的低通濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻干擾

5、傳感器：變比功能，支持常規I-I、V-V型電壓/電流互感器；支持BNC接口的I-V型電流傳感器，最大輸入電壓10V，可選配大電流傳感器

6、電能累積：可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量

7、閾值報警：電壓、電流、功率、功率因數等閾值和測量門限值，自動上下限判定，報警

型號	AIP87310
測量參數	電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、峰值電壓Upk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI、直流電壓Udc、直流電流Idc、整流平均值Umn/Imn/Urmn/Irmn、
輸入阻抗	電壓：約2MΩ 電流直接輸入：約10mΩ (20A規格) 電流傳感器輸入：約100kΩ
AD采樣速率	約100kS/s
滿量程峰值因數	3
電壓額定量程（直接輸入）	15/30/60/100/150/300/600/1000[V] 1000V滿量程峰值因數為1.5
電流額定量程（直接輸入）	100m/200m/500m/1/2/5/10/20[A] 20A量程滿量程峰值因數為1.5
電流額定量程（傳感器輸入）	50m/100m/200m/500m/1/2/5/10[V]
電壓/電流精度范圍	(1%～110%)×量程電壓1000V量程精度范圍為(1%～100%)×量程
功率因數精度范圍	± (0.001 ～ 1.000)
電壓測量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz	±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×顯示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×顯示值+0.3%×量程)
電流測量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz	±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±((0.1×f)%顯示值+0.2%×量程) ±({1+0.08×(f-10)}%×顯示值+0.3%×量程)
有功功率測量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz	±(0.1%×顯示值+0.1%×量程) ±(0.3%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.2%×顯示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×顯示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×顯示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×顯示值+0.3%×量程)
有功功率測量范圍	2.2mW~4.4kW@220V，PF=0.01~1
低功率因數 功率精度范圍	視在功率測量精度，±(0.2%×顯示值)@PF=0 有功功率測量精度在上述基礎上，加讀數的0.05%@PF=0.001~0.1
有功功率最高分辨力	0.1mW
頻率測量范圍	DC，0.5Hz ～ 100kHz
頻率測量精度	±0.1%×顯示值
諧波測量	10Hz ～ 600Hz，1～50次諧波含量，總失真度
電能測量范圍	0～999999MWh (分辨率：1mWh/0.01mAh)
電能測量精度	±0.2%×顯示值
擴展不確定度	電壓、電流、功率、頻率、電能量≤0.20%
濾波器功能	500Hz、5.5kHz電壓線路、電流線路和頻率濾波
變比范圍	1 ～ 50000
數據更新周期	100m / 250m / 500m / 5[s]
報警功能	電壓、電流、功率、功率因數；上限、下限、門限設定
控制接口	標配：RS-232；選配：RS-485、開關量接口
外形尺寸	213mm（W, 前塑）×88mm（H, 前塑）×386mm（D, 含接線端子）
開口尺寸	210(W)×85(H) mm
底腳高度	15 mm
整機重量	約 3kg

配件：

1、電壓測試線夾

2、電源線、通信線
