無刷電機測試是無刷電機出廠前必須進行的測試，那么無刷電機測試項目有哪些呢？本文以空調風扇無刷電機為例，列舉部分無刷電機測試項目給各位作為參考。

1、無刷電機空載測試項目

無刷電機空載測試可測試無刷電機內部線圈匝數是否正確，鐵芯質量和定、轉子間的氣隙大小是否符合要求。本次測試可檢測無刷電機交流耐壓、絕緣電阻、空載性能、電勢線導通、阻抗壓降。除此之外，此項目可兼容內外驅無刷電機：外驅電機可增加測試直流電阻、霍爾特性。

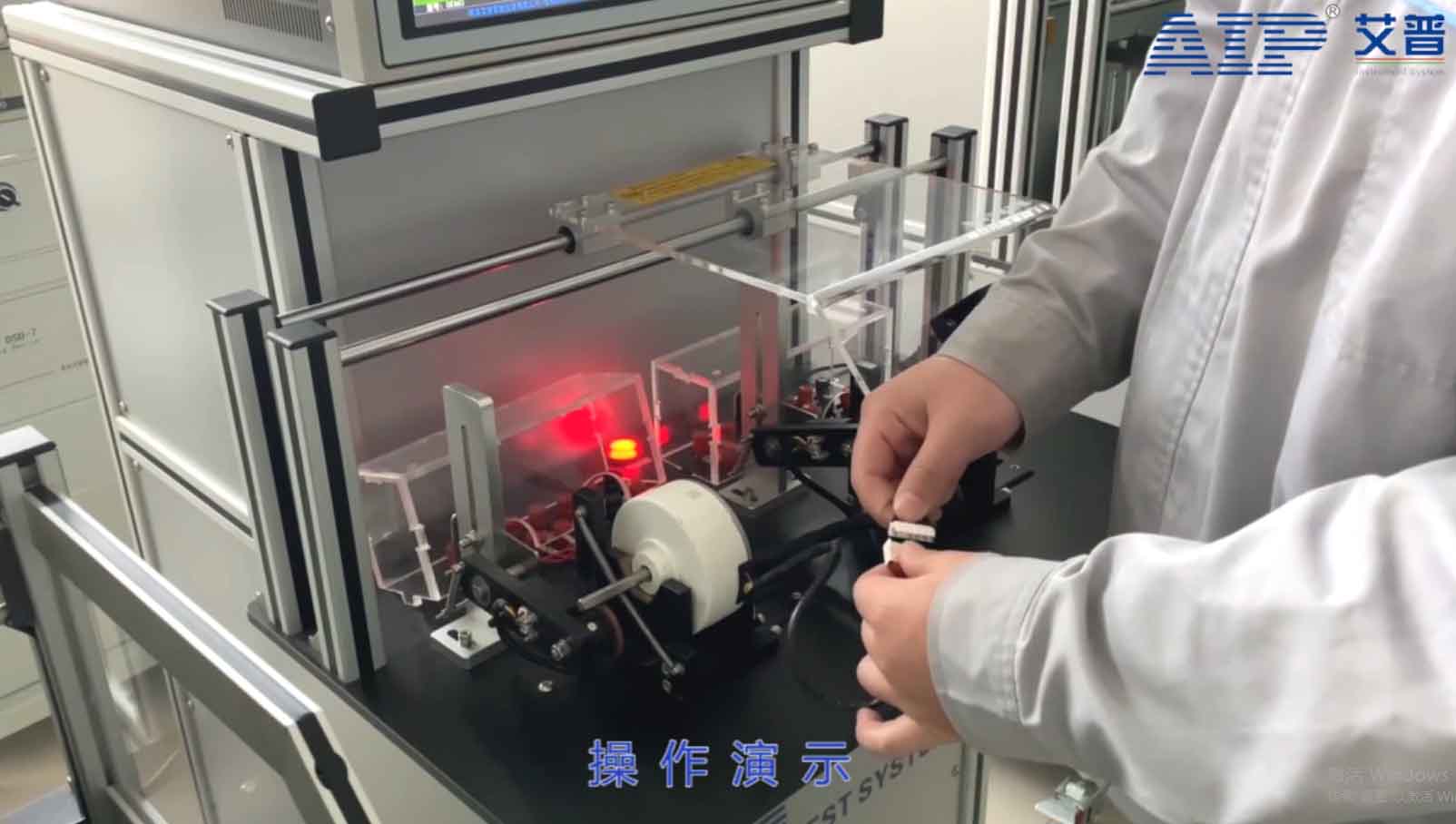

將電機放置在工裝臺上，將無刷電機與工裝臺連接，進行測試。

無刷電機空載測試項目優點是兼容性好，可兼容內外驅及多種尺寸外形電機；測試數據自動存儲，對接MES系統，實現數據交互共享。

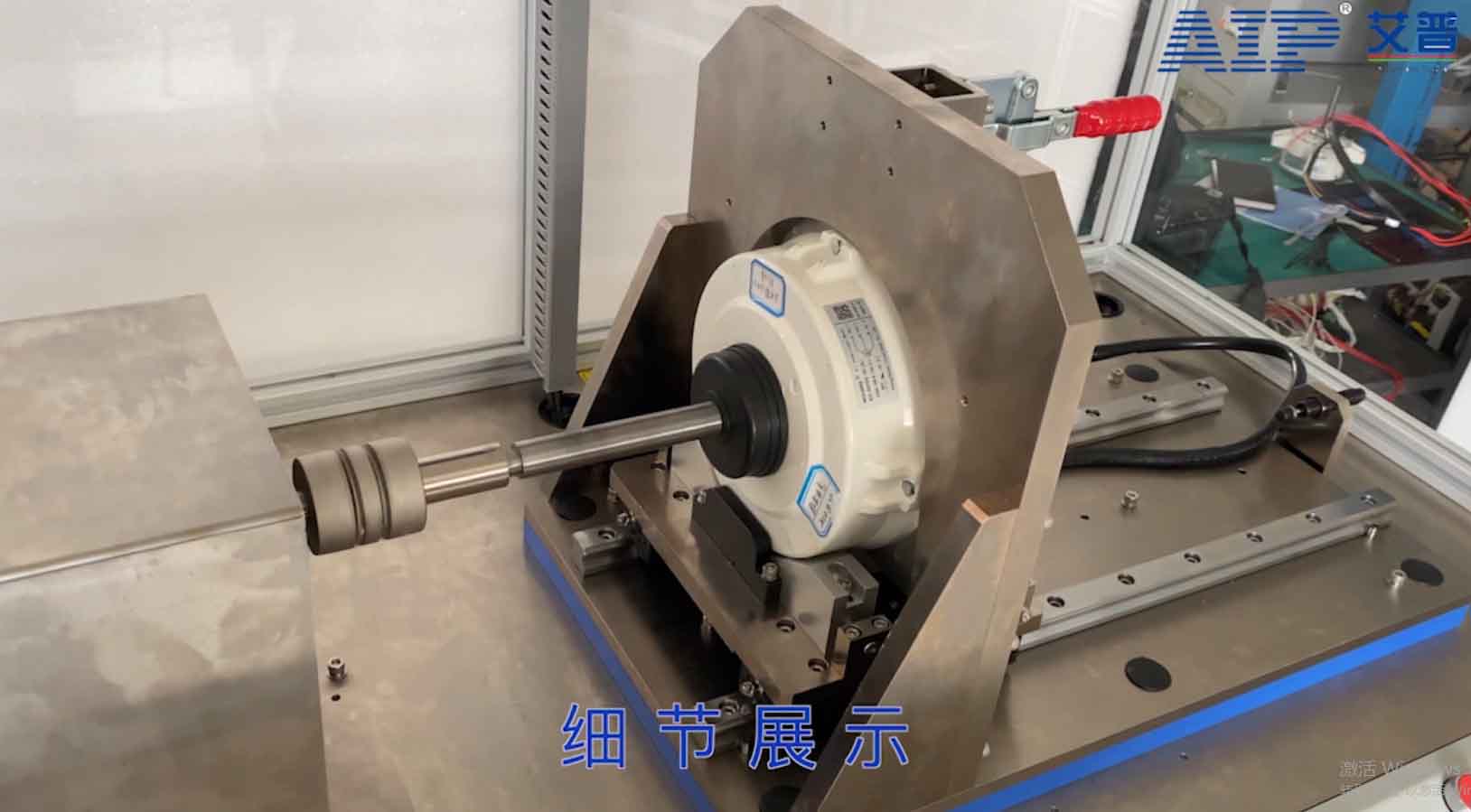

2、無刷電機小扭矩加載測試項目

無刷電機小扭矩加載測試常規可測試交流耐壓、絕緣電阻、負載性能、霍爾特性、阻抗壓降、缺相檢測、轉速、轉向。其特點是：適用加載扭矩0.10～0.75Nm電機測試，兼容內驅和外驅，外驅電機增加直流電阻和反電動勢，建議反電動勢和負載性能二選一。

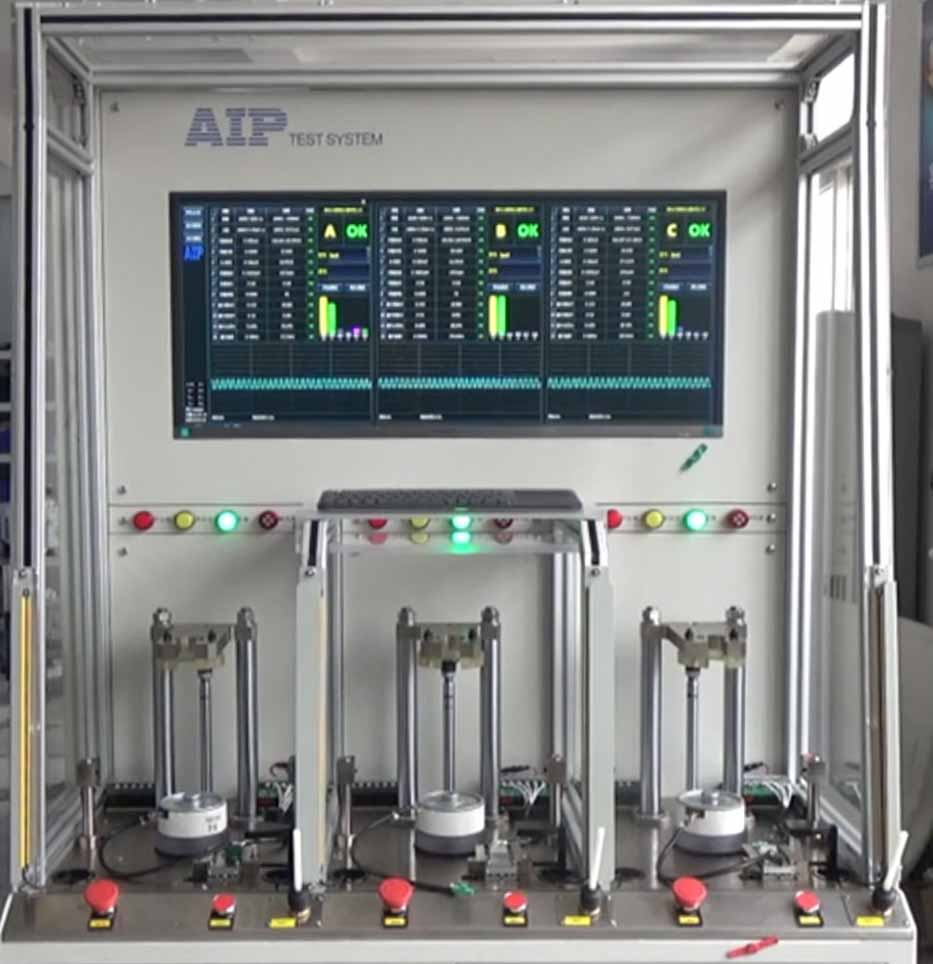

無刷電機小扭矩加載測試設備的優點是：可多工位并行測試，提高生產效率；根據電機特性，靈活設置各個電源的時間間隔及上/下電時間。

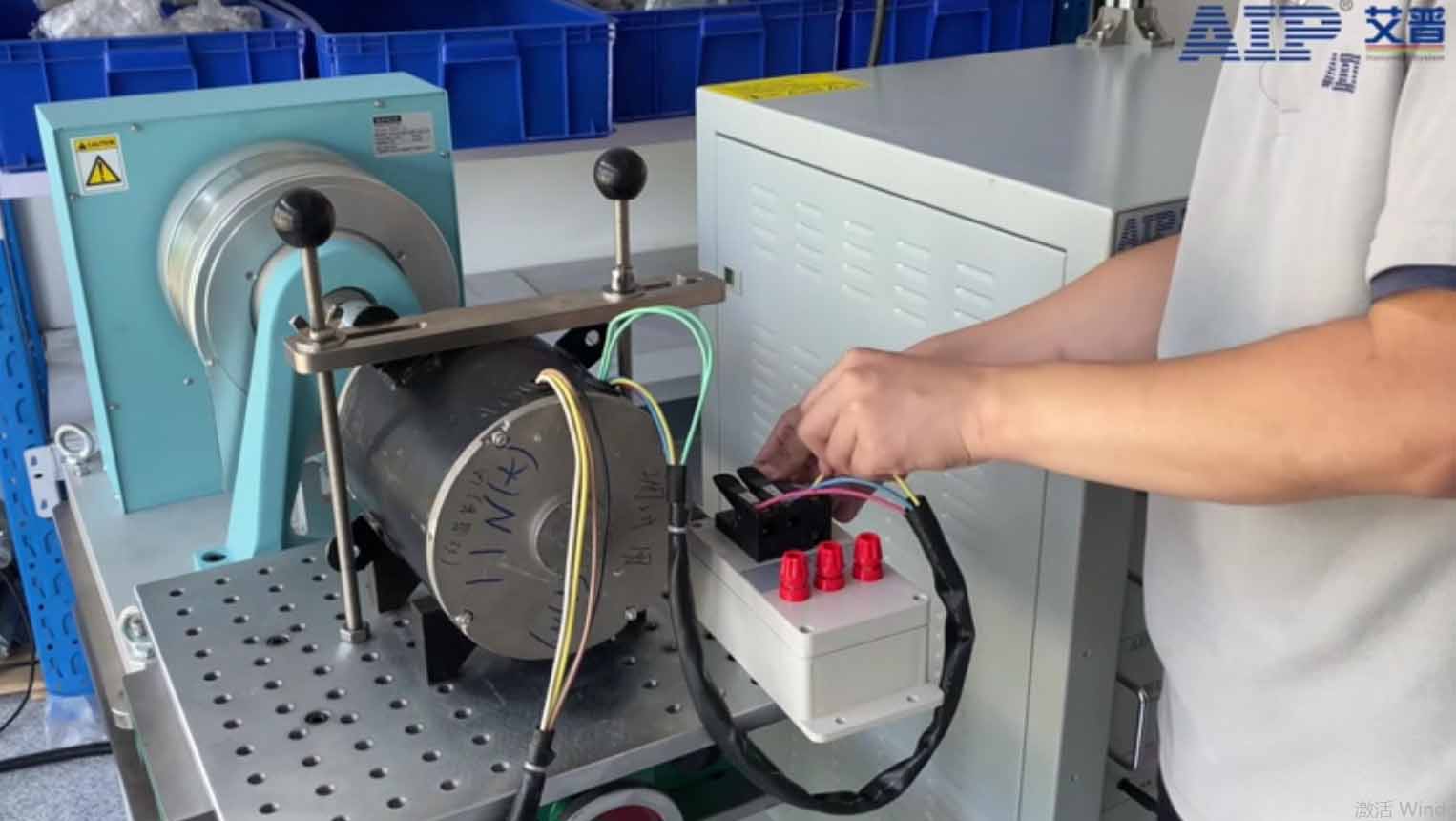

3、無刷電機大扭矩加載測試項目

無刷電機大扭矩加載測試項目和小扭矩加載測試項目差別不大，常規測試增加了直流電阻和反電動勢，減少轉速項目測試。此類測試項目建議加載扭矩>0.75Nm電機選用，具體方案根據電機本身參數設計。

無刷電機小扭矩加載測試設備的優點是：電源濾波功能，保證電源在上下電過程和電機運行過程沒有毛刺。

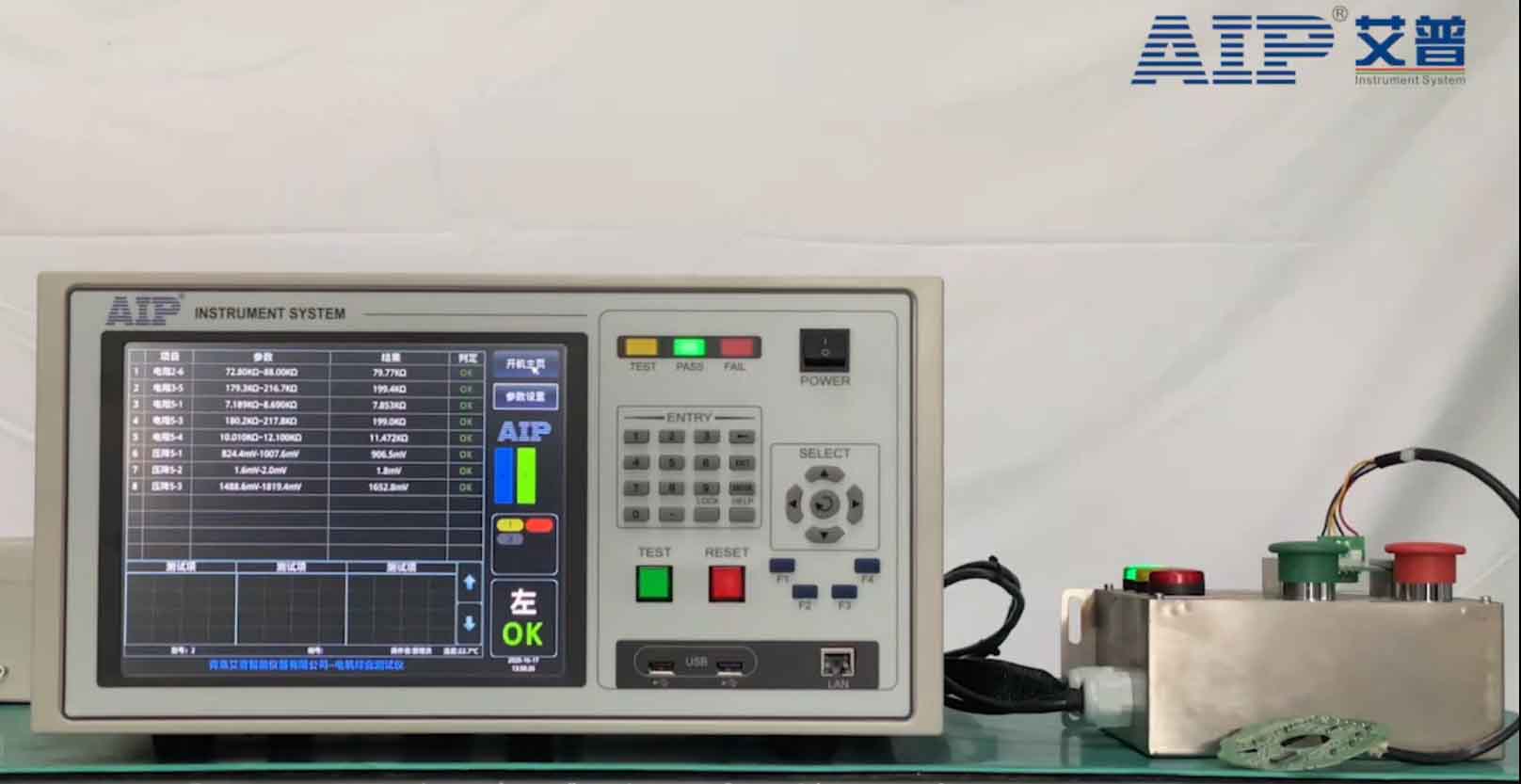

4、無刷電機阻抗壓降測試項目

阻抗壓降是判斷繞組是否變形的依據。在此次測試項目中，主要檢測電機繞組與驅動板焊接是否缺相，檢測驅動板自舉電容是否良好， 通過檢測Vm、Vcc和GND中間的阻抗壓降，可發現電路板上元件是否不良， 為電機質量再上一道保險。簡單來說測試項目就是阻抗或壓降，其中阻抗范圍是0～2MΩ，壓降范圍是0～2V。

5、無刷電機噪音測試項目

無刷電機噪聲主要由電磁振動噪音、機械振動噪音和空氣動力噪音三部分組成，為了判斷電機產生的噪音是否在規定范圍之內，在電機出廠前會對無刷電機噪音進行測試。

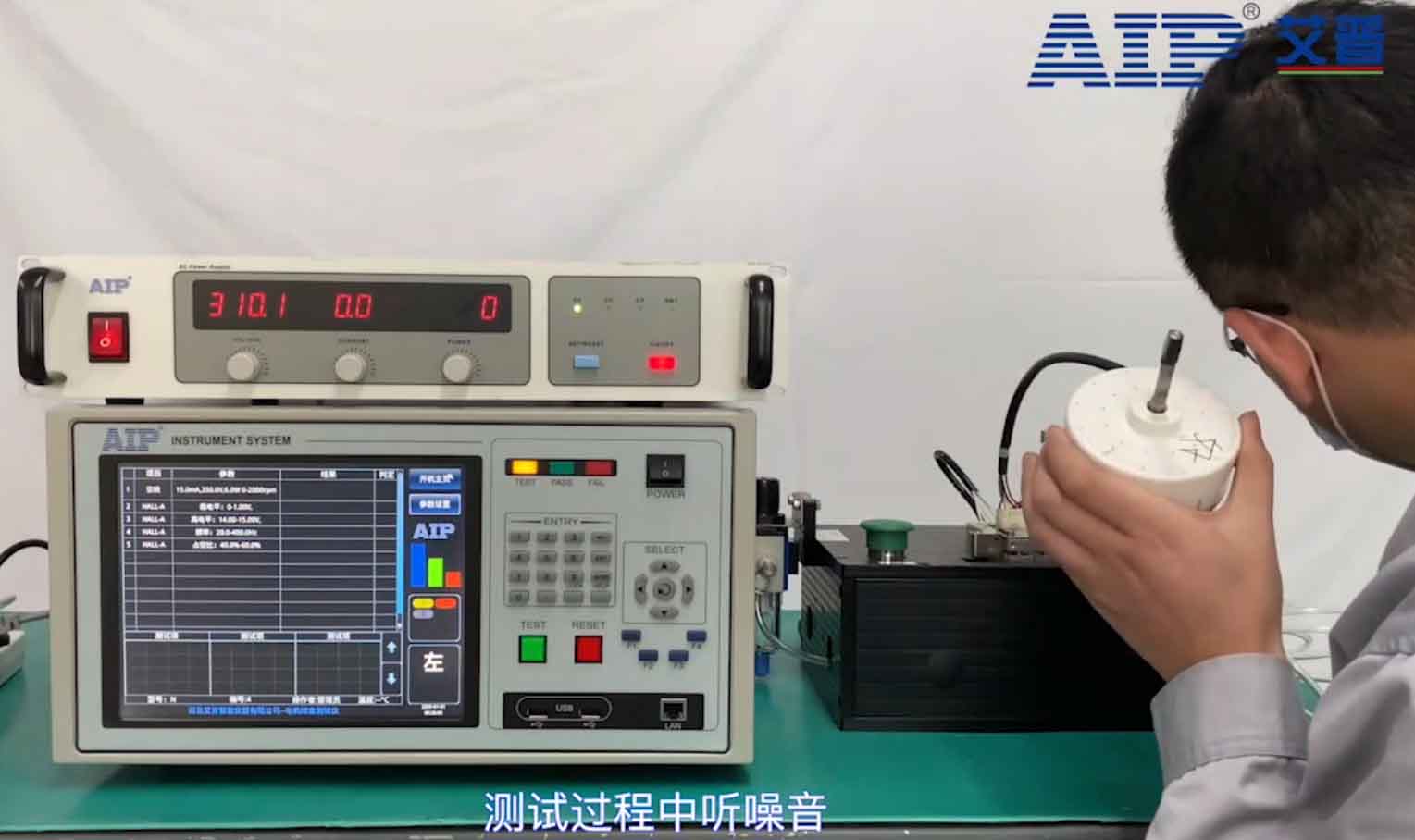

無刷電機在進行噪音測試時，需要建立一個專門符合聲學測試要求的環境，環境內噪音值一般都低于40dB（A），也稱之為測試靜音房。將待測電機放置在在靜音房中，通過給電機施加穩定直流源，電機額定狀態運轉，人工判斷該電機噪音， 該工序設計在電機加載測試之后，設備小巧，占空間小，搬運方便。同時可測試空載功率和霍爾特性。

6、無刷電機測功機測試項目

無刷電機測功機可測試電壓、電流、功率、轉速、扭矩、效率、壽命試驗、溫升試驗。兼容性好，可兼容交流無刷電機與直流無刷電機測試，一套控制系統可滿足多種電機測試；系統精度千分之二，轉速精度千分之一，250000次/分的高速運算刷新，保證數據精準。

上述為艾普智能研發的部分無刷電機測試項目，更多無刷電機測試系統請關注公司官網，還有不解之處，歡迎來電咨詢，我們竭誠為您提供更貼心的服務！
