無刷直流電機由電動機主體和驅動器組成，是一種典型的機電一體化產品。由于無刷直流電動機是以自控式運行的，所以不會像變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。

電動機的定子繞組多做成三相對稱星形接法，同三相異步電動機十分相似。電動機的轉子上粘有已充磁的永磁體，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器。驅動器由功率電子器件和集成電路等構成，其功能是：接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動；接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩；接受速度指令和速度反饋信號，用來控制和調整轉速。

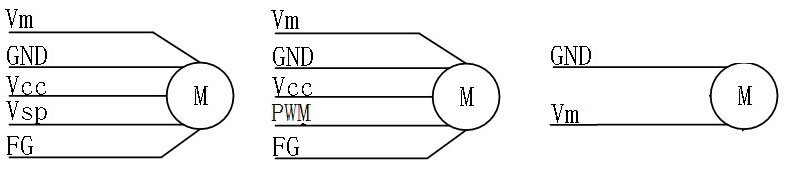

不同結構無刷電機測試項目差別很大，測試的目的就是將不良品檢出，保證產品的合格率，測試要根據產品的結構設計，以空調風扇無刷內驅電機為例，其電機模型主要有如下三類：

對應的他的測試項目包含：交流耐壓、絕緣電阻、負載測試、缺相測試、霍爾特性、轉速測試、轉向測試，其中負載測試、缺相測試和霍爾特性是衡量電機性能關鍵的指標。

艾普智能2013年即出口無刷加載測試系統至泰國，經過多年技術沉淀，已經研制出一整套無刷電機測試解決方案，從根源上理解各項測試的意義，為什么要測試負載測試，為什么要測試缺相，保證了企業從定轉子到整機、從研發到生產的各環節產品質量，通過不斷優化，貫徹精品理念，測試過程中，增加端子防護功能，防止操作人員帶電拔插頭；測試完成后，設備會自動將插頭彈出，減少操作員1個動作，提升操作效率等等細節的處理，讓艾普不僅在國內收獲了一批忠實的客戶，在國際上也獲得眾多客戶的認可，這不僅僅是艾普實力的體現，也是中國智造前進的一大步，是中國電機測試設備走向國際舞臺的最好證明。

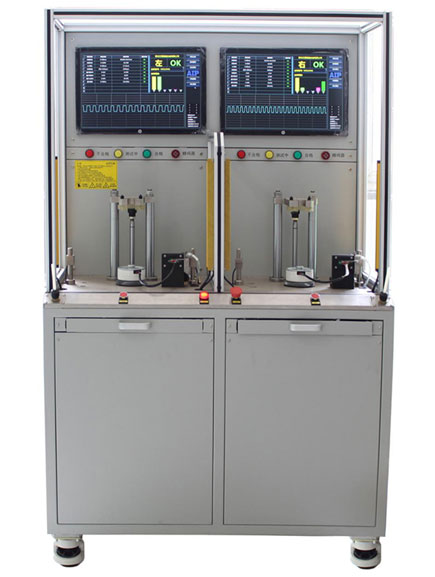

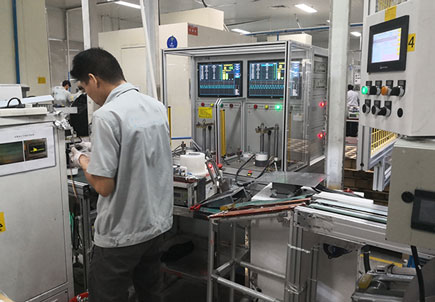

                                  （設備外形圖）                                      （設備現場應用圖）

本文由專注全球電機測試的艾普智能原創編寫，版權所有，侵權必究，轉載請注明出處：hwyy2008.cn
