汽車發電機是汽車電力系統的重要組成部分，汽車發電機不僅為汽車提供電能，還能為汽車電池充電，現在的汽車發電機大多都是交流發電機。

一、汽車發電機工作原理簡介

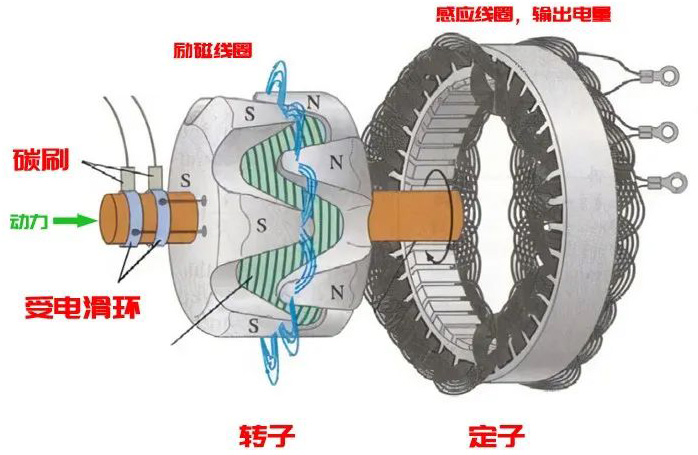

汽車發電機工作原理與傳統電機的工作原理相似。汽車發電機由轉子和定子兩部分組成，轉子內部帶有永磁體或電磁體，定子內部則帶有定子繞組。當汽車發動機啟動時，曲軸開始旋轉，帶動汽車發電機的轉子開始旋轉。此時，轉子內部的永磁體或電磁體的磁極和定子繞組的磁場發生相互作用，形成一個磁場。由于磁場的變化作用，在線圈中將產生大小和方向都變化的感應電流，并由定子線圈輸送出電流。

二、汽車發電機結構原理

交流發電機一般由轉子、定子、整流器、前后部軸承蓋等組成。這里主要介紹汽車發電機轉子、汽車發電機定子和整流器。

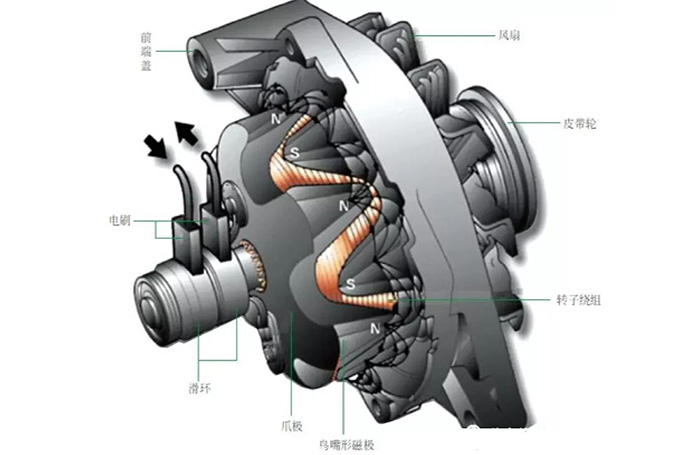

1、汽車發電機轉子

汽車發電機轉子的功用是產生旋轉磁場。

轉子是發電機的磁場部件，轉子由爪極、磁軛、磁場繞組、集電環、轉子軸組成。

轉子軸上壓裝著兩塊爪極，兩塊爪極各有六個鳥嘴形磁極，爪極空腔內裝有磁場繞組和磁軛。集電環由兩個彼此絕緣的銅環組成，集電環壓裝在轉子軸上并與軸絕緣，兩個集電環分別與磁場繞組的兩端相連。

當兩集電環通入直流電時（通過電刷），磁場繞組中就有電流通過，并產生軸向磁通，使爪極一塊被磁化為N極，另一塊被磁化為S極，從而形成六對相互交錯的磁極。當轉子轉動時，就形成了旋轉的磁場。

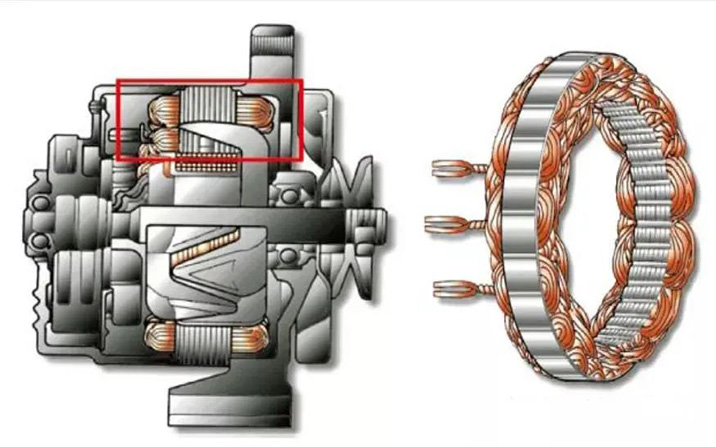

2、汽車發電機定子

汽車發電機定子的功用是產生交流電。

汽車發電機定子由定子鐵芯和三相定子繞組組成，固定在前后端蓋之間。

發電機定子鐵芯由環狀硅鋼片疊成，硅鋼片互相絕緣，定子內圓有槽，槽內嵌有三相定子繞組。對于6對磁極的轉子，每組繞組中都有6個互相串聯的線圈，成為三相繞組，由于磁場的變化，定子繞組內部的電勢差也開始發生變化。這個電勢差會引起電流在定子繞組內部流動，從而產生電能。

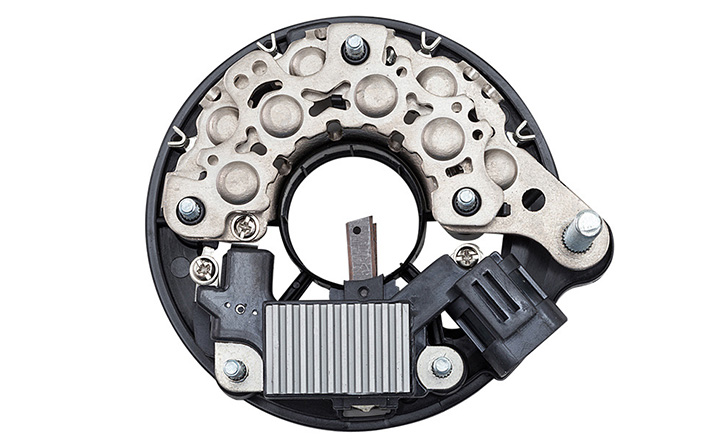

3、汽車發電機整流器

汽車發電機的輸出電流需要經過整流器的轉換，才能被用于充電電池和驅動汽車電氣設備的工作。整流器可以將發電機輸出的交流電轉換成直流電，然后將直流電傳輸?shù)诫姵刂?。這樣就可以實現對電池的充電了。

在實際的汽車發電機電機中，還會涉及到一些控制電路，以便更好地控制電力輸出和電池充電。這些控制電路可以通過監測發電機的輸出電壓和電流，來調整勵磁繞組的電流大小，從而控制發電機的電力輸出。此外，還可以通過電池管理系統來監測電池的充電狀態，以避免過度充電或放電。

三、汽車發電機測試原理

汽車發電機是汽車電力系統中不可或缺的一部分，因此汽車發電機的質量很重要。

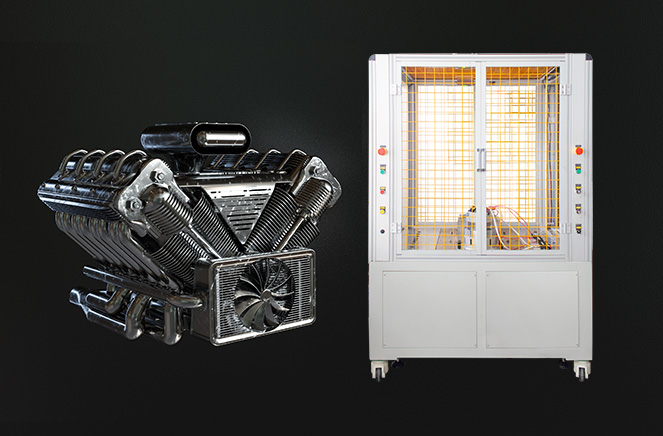

一般車企對于汽車發動機質量要求比較高，針對此種需求，根據上述汽車發電機工作原理，AIP艾普研發的汽車發電機電機測試系統對發電機整機及定子進行測試，針對性地對汽車發電機直流電阻、匝間耐壓、交流耐壓、空載/負載輸出電壓等項目進行測試。

AIP艾普專注全球電機測試，在汽車電機測試領域擁有眾多客戶，三十年的電機測試經驗支持AIP持續精進電機測試技術，秉承著“以客戶為中心，以?shī)^斗者為本”的企業理念，免費為客戶提供各類汽車電機測試方案，汽車發電機電機測試系統只是其中之一，聯系我們可收獲免費定制版電機測試方案！
